LQZ高承載全封閉球型支座
關鍵詞:高承載全封閉球型支座
LQZ高承載全封閉球型支座是一種新型支座
18232983269 18232983269

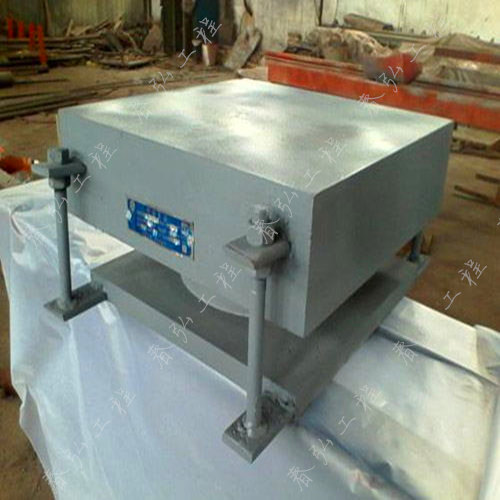

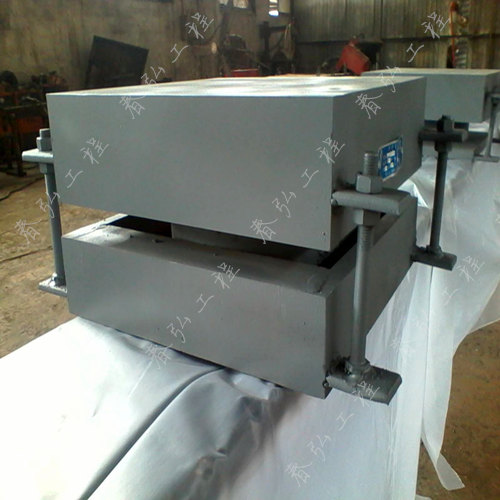

LQZ高承載全封閉球型支座


LQZ高承載全封閉球型支座工作原理和構造:

LQZ高承載全封閉球型支座由下座板、球面四氟板、密封裙、中間座板、平面四氟板、上滑板和上座板組成。

LQZ高承載全封閉球型支座


LQZ高承載全封閉球型支座的轉角是由中座板的凸球面與下座板上的球面四氟板之間的滑動來實現的。通常由于支座的轉動與上部結構的轉動不復合,而在中座板和下座板之間形成滑動面。根據上部結構與支座轉動的相對位置,球面轉動方向可以與平滑動方向一致或相反。如果兩個轉動復合,則無平面滑動。

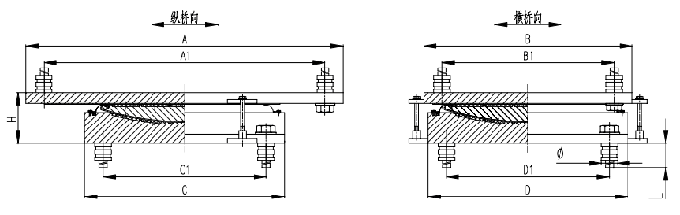

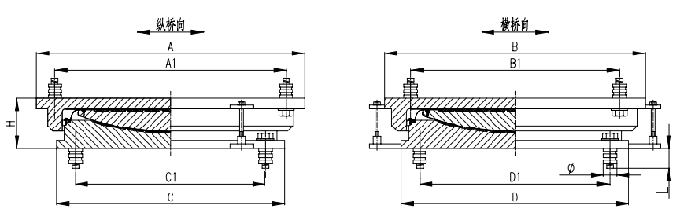

LQZ 系列球型支座結構型式及規格系列:


LQZ 型雙向活動球型支座

LQZ 型單向活動球型支座

LQZ 型固定球型支座
